Решить графическим методом злп и составить конкретный шаблон графикв в таблице excel в виде картинки

Предмет: Математика
Раздел: Линейное программирование (Задачи линейного программирования, графический метод решения)

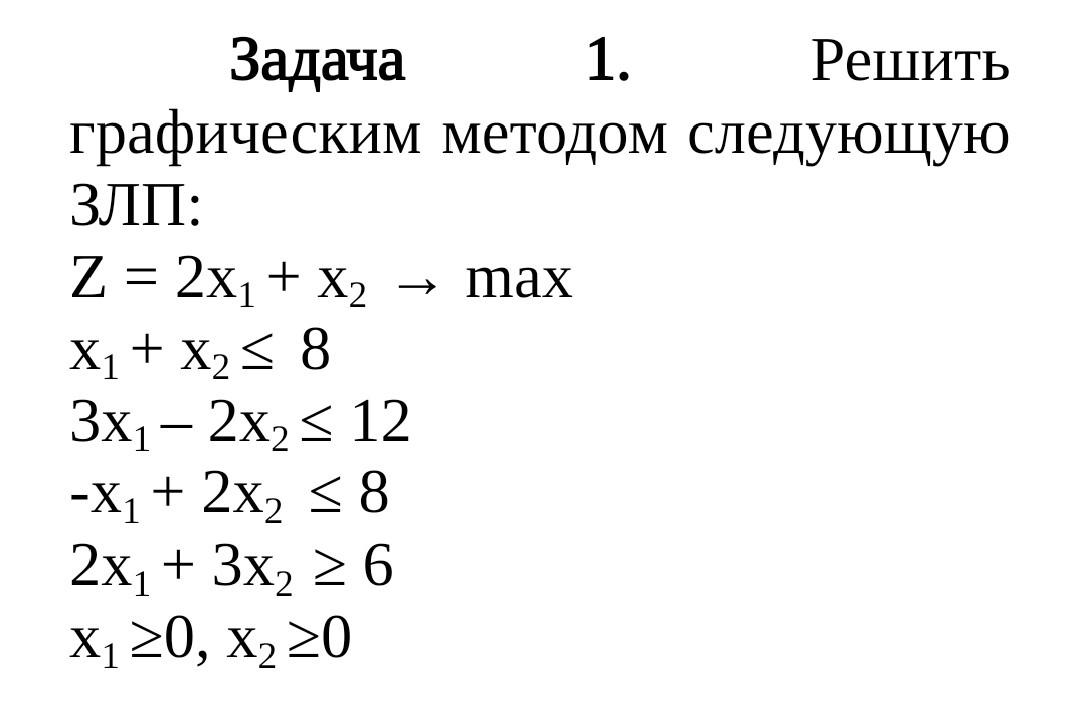

Постановка задачи:

Максимизировать функцию цели: Z = 2x_1 + x_2 \to \max

при ограничениях:  \begin{cases} x_1 + x_2 \leq 8 \ 3x_1 - 2x_2 \leq 12 \ -x_1 + 2x_2 \leq 8 \ 2x_1 + 3x_2 \geq 6 \ x_1 \geq 0, \quad x_2 \geq 0 \end{cases}

Решение графическим методом:

1. Построим графики ограничений на координатной плоскости [x_1, x_2].
2. Найдем область допустимых решений (ОДР) — пересечение всех полуплоскостей.
3. Определим координаты вершин ОДР.
4. Подставим вершины в функцию цели, чтобы найти максимум.

Построение графиков ограничений:

1. x_1 + x_2 \leq 8
   Прямая: x_2 = 8 - x_1
   Пересечения с осями:

• x_1=0 \Rightarrow x_2=8
• x_2=0 \Rightarrow x_1=8

2. 3x_1 - 2x_2 \leq 12
   Прямая: 3x_1 - 2x_2 = 12 \Rightarrow x_2 = \frac{3x_1 - 12}{2}
   Пересечения с осями:

• x_1=0 \Rightarrow x_2 = -6 (не подходит, так как x_2 \geq 0)
• x_2=0 \Rightarrow 3x_1=12 \Rightarrow x_1=4

3. -x_1 + 2x_2 \leq 8
   Прямая: 2x_2 = x_1 + 8 \Rightarrow x_2 = \frac{x_1 + 8}{2}
   Пересечения с осями:

• x_1=0 \Rightarrow x_2=4
• x_2=0 \Rightarrow x_1 = -8 (не подходит, так как x_1 \geq 0)

4. 2x_1 + 3x_2 \geq 6
   Прямая: 2x_1 + 3x_2 = 6
   Пересечения с осями:

• x_1=0 \Rightarrow 3x_2=6 \Rightarrow x_2=2
• x_2=0 \Rightarrow 2x_1=6 \Rightarrow x_1=3

Определение области допустимых решений:

• x_1, x_2 \geq 0 — первая четверть.
• Для каждой неравенства определяем сторону, где расположена область.

Нахождение вершин ОДР:

Вершинами являются точки пересечения прямых и границ.

Найдем пересечения:

1. Пересечение x_1 + x_2 = 8 и 3x_1 - 2x_2 = 12:

Решаем систему:
 \begin{cases} x_1 + x_2 = 8 \ 3x_1 - 2x_2 = 12 \end{cases} \end{formula} Из первого: x_2 = 8 - x_1

Подставим во второе:
3x_1 - 2(8 - x_1) = 12 \Rightarrow 3x_1 - 16 + 2x_1 = 12 \Rightarrow 5x_1 = 28 \Rightarrow x_1 = \frac{28}{5} = 5.6

Тогда x_2 = 8 - 5.6 = 2.4

2. Пересечение x_1 + x_2 = 8 и -x_1 + 2x_2 = 8:

Система:
 \begin{cases} x_1 + x_2 = 8 \ -x_1 + 2x_2 = 8 \end{cases}

Из первого: x_1 = 8 - x_2

Подставим во второе:
-(8 - x_2) + 2x_2 = 8 \Rightarrow -8 + x_2 + 2x_2 = 8 \Rightarrow 3x_2 = 16 \Rightarrow x_2 = \frac{16}{3} \approx 5.33

Тогда x_1 = 8 - 5.33 = 2.67

3. Пересечение 3x_1 - 2x_2 = 12 и 2x_1 + 3x_2 = 6:

Система:
 \begin{cases} 3x_1 - 2x_2 = 12 \ 2x_1 + 3x_2 = 6 \end{cases}

Умножим первое уравнение на 3, второе на 2:
 \begin{cases} 9x_1 - 6x_2 = 36 \ 4x_1 + 6x_2 = 12 \end{cases}

Сложим:
13x_1 = 48 \Rightarrow x_1 = \frac{48}{13} \approx 3.69

Подставим в второе:
2 \cdot 3.69 + 3x_2 = 6 \Rightarrow 7.38 + 3x_2 = 6 \Rightarrow 3x_2 = -1.38 \Rightarrow x_2 = -0.46

Отрицательное x_2, не подходит (по условию x_2 \geq 0).

4. Пересечение -x_1 + 2x_2 = 8 и 2x_1 + 3x_2 = 6:

Система:
 \begin{cases} -x_1 + 2x_2 = 8 \ 2x_1 + 3x_2 = 6 \end{cases}

Из первого: x_1 = 2x_2 - 8

Подставим во второе:
2(2x_2 - 8) + 3x_2 = 6 \Rightarrow 4x_2 - 16 + 3x_2 = 6 \Rightarrow 7x_2 = 22 \Rightarrow x_2 = \frac{22}{7} \approx 3.14

Тогда x_1 = 2 \cdot 3.14 - 8 = 6.28 - 8 = -1.72, отрицательное, не подходит.

Проверка остальных вершин:

• Точка пересечения с осями (0,2), (3,0) для 2x_1 + 3x_2 \geq 6 — проверим, входят ли они в область.

Итоговые вершины ОДР (с учетом ограничений):

• A(0,2)
• B(2.67, 5.33)
• C(5.6, 2.4)
• D(4,0) (из 3x_1 - 2x_2 = 12 и x_2=0)
• E(0,0) (начало координат)

Вычисление значения функции цели в вершинах:

 \begin{cases} Z(A) = 2 \cdot 0 + 2 = 2 \ Z(B) = 2 \cdot 2.67 + 5.33 = 5.34 + 5.33 = 10.67 \ Z(C) = 2 \cdot 5.6 + 2.4 = 11.2 + 2.4 = 13.6 \ Z(D) = 2 \cdot 4 + 0 = 8 \ Z(E) = 0 \end{cases}

Максимум достигается в точке C(5.6, 2.4) со значением Z_{max} = 13.6.

Шаблон графика в Excel:

Рисунок с графиком (примерный):

Если нужно, могу помочь составить конкретный шаблон Excel с формулами и диаграммой для построения этих ограничений и области решений. Хотите?
