Условие:

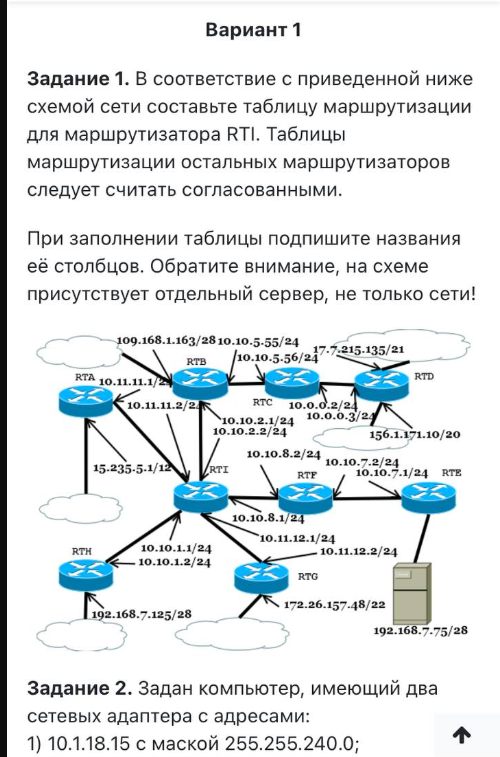

Реши задание 1 очень подробно и объясни как всё считать там сеть назначения и маску сети

Решение:

Предмет: Компьютерные сети
Раздел: IP-маршрутизация, построение таблиц маршрутизации

Задание 1. Построение таблицы маршрутизации для маршрутизатора RTI

Шаг 1. Определение сетей, к которым подключён RTI

Посмотрим на схему и выпишем интерфейсы RTI с их IP-адресами и масками:

Интерфейс к RTB: 10.10.11.2 /24
Интерфейс к RTH: 10.10.1.2 /24
Интерфейс к RTG: 10.11.12.1 /24
Интерфейс к RTF: 10.10.8.1 /24
Интерфейс к RTE: 10.10.7.2 /24

Таким образом, RTI напрямую подключён к следующим сетям (адрес сети вычислим по IP и маске):

10.10.11.0/24 (интерфейс к RTB)
10.10.1.0/24 (интерфейс к RTH)
10.11.12.0/24 (интерфейс к RTG)
10.10.8.0/24 (интерфейс к RTF)
10.10.7.0/24 (интерфейс к RTE)

Шаг 2. Определение остальных сетей и маршрутов

Нужно определить, как RTI будет доставлять пакеты в сети, к которым он не подключён напрямую.

Для этого используем информацию о соседних маршрутизаторах и сети, которые они обслуживают.

Шаг 3. Составление таблицы маршрутизации для RTI

Таблица маршрутизации обычно содержит следующие столбцы:

Сеть назначения (Destination Network)
Маска сети (Subnet Mask)
Шлюз (Next Hop)
Интерфейс (Interface)

Рассчитаем таблицу маршрутизации:

Сеть назначения	Маска сети	Шлюз (Next Hop)	Интерфейс
10.10.11.0	255.255.255.0	0.0.0.0 (Direct)	10.10.11.2 (к RTB)
10.10.1.0	255.255.255.0	0.0.0.0 (Direct)	10.10.1.2 (к RTH)
10.11.12.0	255.255.255.0	0.0.0.0 (Direct)	10.11.12.1 (к RTG)
10.10.8.0	255.255.255.0	0.0.0.0 (Direct)	10.10.8.1 (к RTF)
10.10.7.0	255.255.255.0	0.0.0.0 (Direct)	10.10.7.2 (к RTE)

Теперь добавим остальные сети, недоступные напрямую через RTI, указывая следующий хоп и интерфейс:

Сеть 109.168.1.163/28 (через RTB)
Сеть 10.10.5.0/24 (через RTB)
Сеть 17.7.215.135/21 (через RTC и RTD)
Сеть 156.1.171.10/20 (через RTC и RTD)
Сеть 15.235.5.1/12 (через RTA)
Сеть 192.168.7.125/28 (через RTH)
Сеть 172.26.157.48/22 (через RTG)
Сеть 192.168.7.75/28 (сервер, через RTE)

Пример заполнения для сети 109.168.1.163/28

Чтобы добраться до сети 109.168.1.163/28, RTI должен отправлять пакеты через RTB (интерфейс 10.10.11.2).

| 109.168.1.163 | 255.255.255.240 | 10.10.11.2 | 10.10.11.2 |

Полная таблица маршрутизации RTI (примерно):

Сеть назначения	Маска сети	Шлюз (Next Hop)	Интерфейс
10.10.11.0	255.255.255.0 (/24)	Direct	10.10.11.2
10.10.1.0	255.255.255.0 (/24)	Direct	10.10.1.2
10.11.12.0	255.255.255.0 (/24)	Direct	10.11.12.1
10.10.8.0	255.255.255.0 (/24)	Direct	10.10.8.1
10.10.7.0	255.255.255.0 (/24)	Direct	10.10.7.2
109.168.1.163	255.255.255.240 (/28)	10.10.11.2	10.10.11.2
10.10.5.0	255.255.255.0 (/24)	10.10.11.2	10.10.11.2
17.7.215.135	255.255.248.0 (/21)	10.10.5.56 (RTC)	10.10.11.2
156.1.171.10	255.255.240.0 (/20)	10.10.5.56 (RTC)	10.10.11.2
15.235.5.1	255.240.0.0 (/12)	10.11.11.1 (RTA)	10.10.1.2
192.168.7.125	255.255.255.240 (/28)	10.10.1.2 (RTH)	10.10.1.2
172.26.157.48	255.255.252.0 (/22)	10.11.12.2 (RTG)	10.11.12.1
192.168.7.75	255.255.255.240 (/28)	10.10.7.1 (RTE)	10.10.7.2

Пояснения

Сеть назначения — это IP-сеть, к которой нужно доставить пакет.
Маска сети — определяет размер сети.
Шлюз (Next Hop) — IP-адрес следующего маршрутизатора, к которому отправлять пакет.
Интерфейс — локальный интерфейс RTI, через который будет отправлен пакет.

Как считать сеть и маску

Для подсчёта сети по IP и маске:

\text{Сеть} = \text{IP} \; \& \; \text{Маска}

где & — побитовое AND.

Пример: IP = 10.10.11.2, Маска = 255.255.255.0

10.10.11.2 \& 255.255.255.0 = 10.10.11.0

Если нужно, могу помочь с построением таблицы маршрутизации в виде кода или Excel. Сообщите.
