Выполнение графических работ. Основы выполнения чертежей, начертательная геометрия, оформление чертежей по ГОСТ

Условие:

Условия в изображении

Условие: Условия в изображении

Решение:

Предмет: Черчение
Раздел предмета: Выполнение графических работ. Основы выполнения чертежей, начертательная геометрия, оформление чертежей по ГОСТ.


Условие задания:

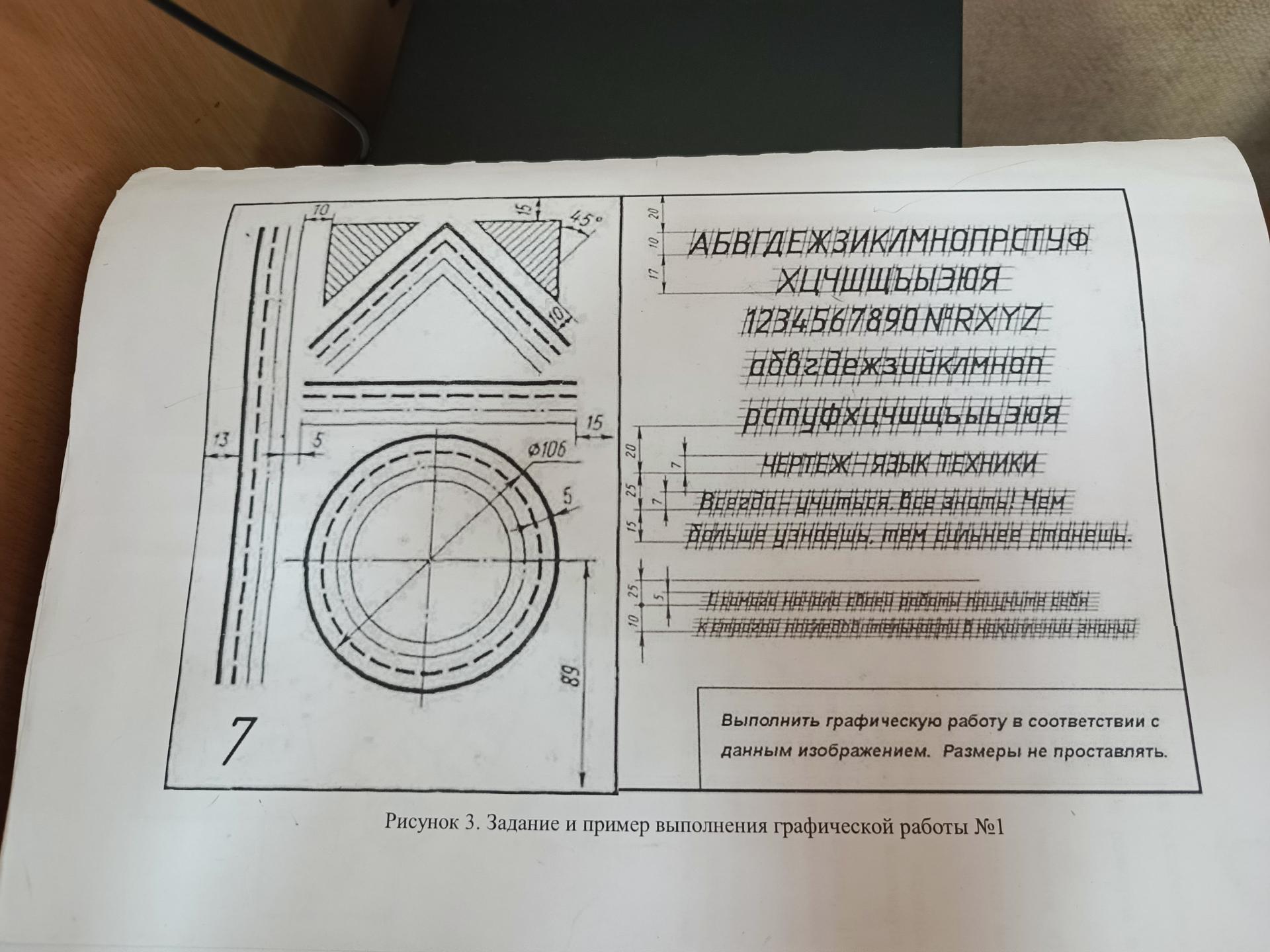

На изображении представлено задание для выполнения графической работы №1. Оно включает:

  1. Фрагмент технического чертежа, содержащий:

    • Вид сверху и вид спереди детали с основными элементами: окружностями, разрезами, штриховкой, линиями разной толщины и стиля.
    • Размеры указаны только для примера, в задании сказано: размеры не проставлять.
  2. Образец шрифта, который необходимо использовать при выполнении надписей на чертеже:

    • Русский и латинский алфавит (заглавные и строчные буквы);
    • Цифры;
    • Пример надписи: «ЧЕРТЕЖИ – ЯЗЫК ТЕХНИКИ» и фраза «Всегда учиться. Все знать. Чем больше знаний, тем шире стремления.»

Задание:

Выполнить графическую работу в соответствии с данным изображением. Размеры не проставлять.


Пояснение:

Это задание направлено на отработку следующих навыков:

  • Построение геометрических фигур (прямые, дуги, окружности);
  • Построение технических видов (вид сверху, вид спереди);
  • Применение различных типов линий (сплошные, штриховые, осевые);
  • Правила выполнения разрезов и сечений (штриховка под углом 45°);
  • Оформление чертежа в соответствии с ГОСТ (в том числе надписи и шрифт).

Инструкции по выполнению:

  1. Возьмите чертежный лист формата А4 или А3 (в зависимости от требований преподавателя).
  2. Постройте рамку и основную надпись (штамп).
  3. Аккуратно перенесите чертёжные элементы, соблюдая пропорции и типы линий.
  4. Выполните надписи, используя чертёжный шрифт (высота букв и цифр должна соответствовать образцу).
  5. Размеры не наносить, как указано в задании.

Если тебе нужно, я могу помочь с пошаговой инструкцией по построению каждого элемента или с правилами оформления шрифта.
