Построить три вида детали, выполнить совмещение половины вида с половиной разреза и местный разрез, проставить размеры

Предмет: Инженерная графика
Раздел предмета: Выполнение чертежей, виды, разрезы, местные разрезы, нанесение размеров

Задание:

Построить три вида детали, выполнить совмещение половины вида с половиной разреза и местный разрез, проставить размеры.

Пояснение к выполнению:

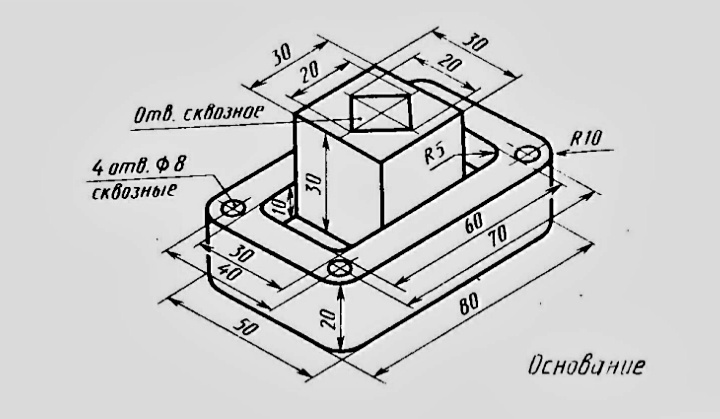

На изображении представлена деталь с названием "Основание". Это типовая машиностроительная деталь, для которой необходимо построить:

1. Три вида:

   • Фронтальный (главный) вид
   • Вид сверху (план)
   • Вид слева (или справа, в зависимости от ГОСТ)

2. Совмещённый вид с разрезом:

   • Половина изображения — внешний вид (контур)
   • Вторая половина — разрез (с показом внутренних элементов, например, отверстий или сквозных вырезов)

3. Местный разрез:

   • Используется для показа внутренней структуры детали в ограниченной области
   • Обозначается волнистой линией на виде

4. Нанесение размеров:

   • Все размеры, представленные на изометрии, должны быть перенесены на соответствующие виды
   • Размеры наносятся в соответствии с ЕСКД (единая система конструкторской документации)

Этапы выполнения:

1. Фронтальный вид (главный)

• Начертить основание (прямоугольник 80×50 мм)
• Нанести выступающий прямоугольный блок (30×30 мм, высота 30 мм)
• Указать фаски, радиусы (например, [R10] на углах основания, [R5] на переходе к выступу)
• Показать отверстия (если попадают в разрез)

2. Вид сверху

• Контур 80×50 мм
• Внутренний прямоугольник 60×40 мм
• Центральный выступ 30×30 мм
• Отверстия: 4 отверстия по углам [⌀8], сквозные

3. Вид слева

• Показывает высоту детали и форму боковой части
• Отображает выступ и его высоту (30 мм)
• Радиусы скруглений

4. Совмещённый вид (половина вида + половина разреза)

• Левая часть — внешний вид
• Правая часть — разрез по вертикальной оси
• В разрезе показать:
  • Сквозные отверстия
  • Внутренние грани
  • Возможные уступы

5. Местный разрез

• Например, можно выполнить местный разрез в области одного из отверстий
• Показывается волнистой линией
• Отображает форму и глубину отверстия

Размеры (важные значения):

Длина основания = 80 \, \text{мм}
Ширина основания = 50 \, \text{мм}
Размер внутреннего прямоугольника = 60 \times 40 \, \text{мм}
Размер выступа = 30 \times 30 \, \text{мм}, \, \text{высота} = 30 \, \text{мм}
Отверстия: 4 \times \varnothing 8 \, \text{мм, сквозные}
Скругления: R10 \, \text{(основание)}, \, R5 \, \text{(переход к выступу)}

Пример оформления (на листе А4, горизонтально):

• Слева — фронтальный вид (с совмещением половины разреза)
• Справа — вид слева
• Снизу — вид сверху
• Местный разрез — врезан в один из видов
• Размеры — по ГОСТ, с выносными линиями, стрелками и обозначениями

Если нужно, могу помочь с выполнением чертежа в графическом редакторе или пошагово объяснить, как построить каждый из видов.
