Определить возможное обозначение резьбы, соответствующее изображению

Предмет: Инженерная графика
Раздел: Чтение и обозначение резьбовых соединений на чертежах

Условие задачи:

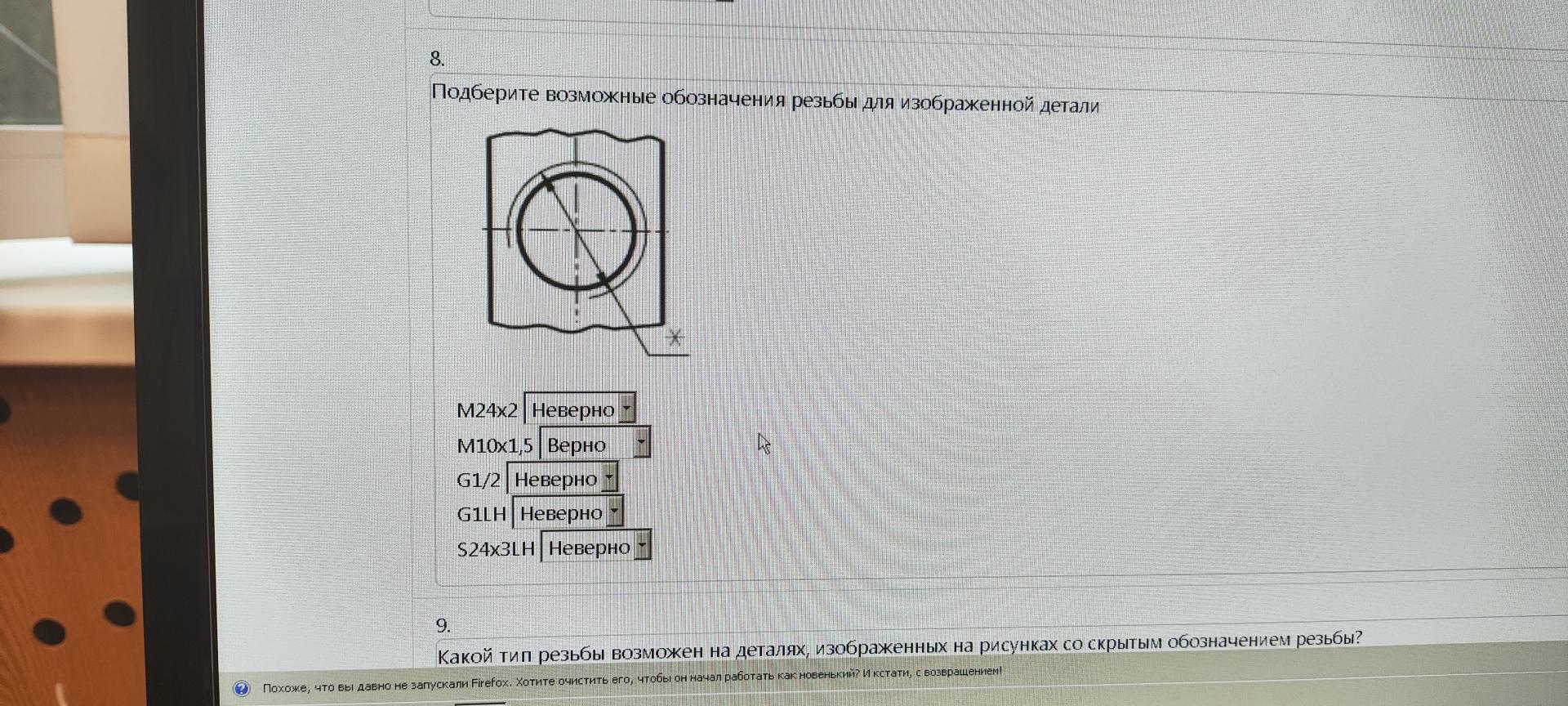

На изображении показан элемент детали с внутренней резьбой. Требуется определить возможное обозначение резьбы, соответствующее изображению.

Анализ изображения:

На чертеже изображена внутренняя метрическая резьба, что видно по следующим признакам:

• Резьба изображена в виде двух концентрических окружностей.
• Есть диаметр, обозначающий внутреннюю резьбу (в виде сплошной и штриховой линии).
• Направление резьбы правое (стрелка по часовой стрелке).
• Отсутствуют характерные признаки трубной (G), конической (R), трапецеидальной (S), левой (LH) или дюймовой резьбы.

Анализ предложенных вариантов:

1. M24×2

   • Метрическая резьба, наружный диаметр 24 мм, шаг 2 мм
   • Неверно: слишком большой диаметр для показанного изображения

2. M10×1.5 ✅

   • Метрическая резьба, наружный диаметр 10 мм, шаг 1.5 мм
   • Верно: соответствует масштабу и типу резьбы на изображении

3. G1/2

   • Трубная цилиндрическая резьба (дюймовая система)
   • Неверно: на чертеже показана метрическая резьба

4. G11H

   • Некорректное обозначение (не существует в стандартах)
   • Неверно

5. S24×3LH

   • Трапецеидальная резьба, наружный диаметр 24 мм, шаг 3 мм, левая резьба
   • Неверно: на чертеже нет признаков левой или трапецеидальной резьбы

Ответ:

✅ Верный вариант:
M10×1.5

Если будут вопросы по обозначениям других типов резьбы (трубная, трапецеидальная, дюймовая), могу подробно объяснить.
