Нужно ли делать местные разрезы?

Условие:

Нужно ли делать местные разрезы?

Условие: Нужно ли делать местные разрезы?

Решение:

Предмет: Инженерная графика
Раздел: Выполнение чертежей с применением разрезов (в данном случае — простые разрезы)


Вопрос:

Нужно ли делать местные разрезы?


Анализ задания:

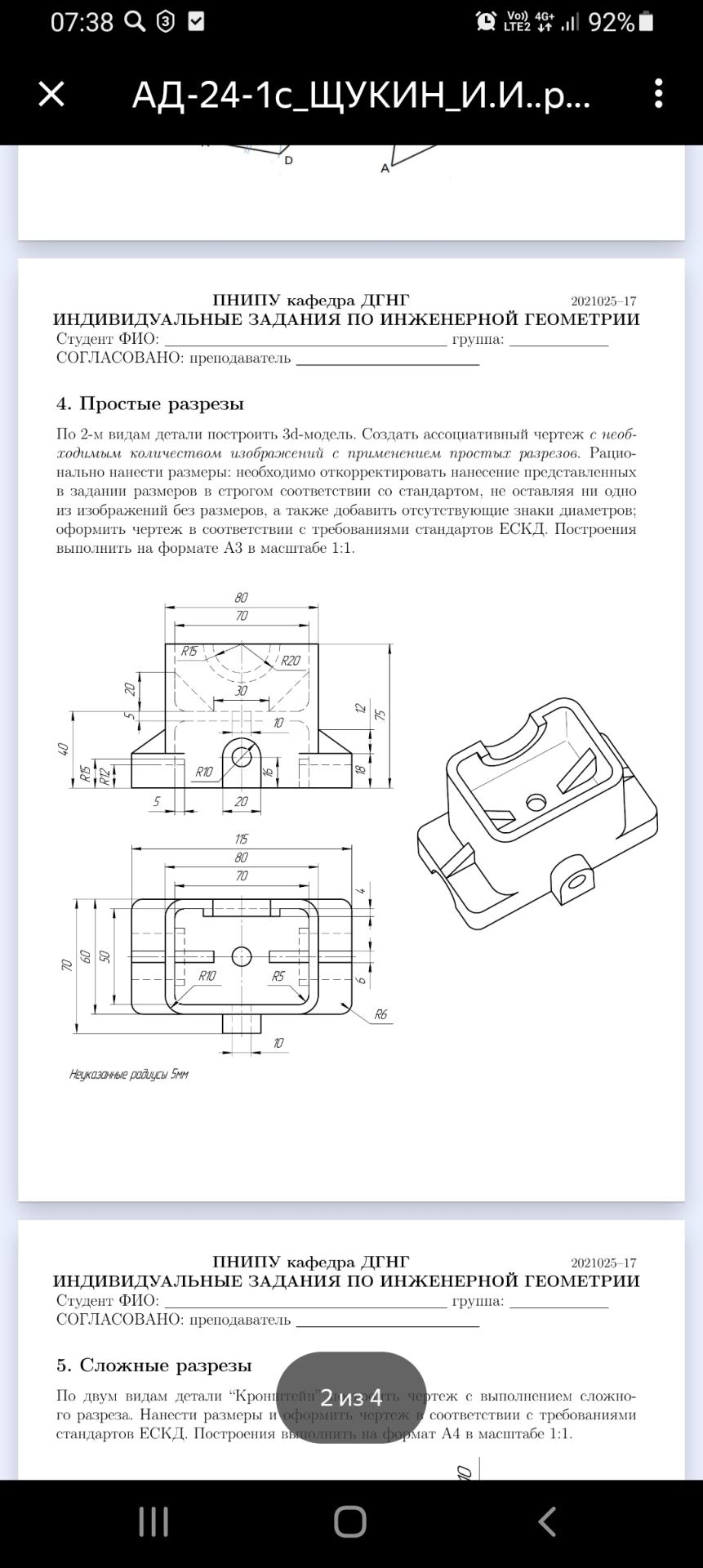

В задании указано:

Создать ассоциативный чертеж с необходимым количеством изображений с применением простых разрезов.

Ключевая фраза — "простые разрезы".

Простые разрезы включают:

  • фронтальные разрезы,
  • горизонтальные разрезы,
  • профильные разрезы.

Местный разрез — это не разновидность простого разреза, а отдельный вид изображения, который применяется для локального показа внутренней формы детали. Он относится к дополнительным изображениям, а не к простым разрезам.


Вывод:

? Нет, местные разрезы делать не нужно, так как задание требует применения только простых разрезов.
Вместо местных разрезов нужно использовать фронтальные, горизонтальные или профильные разрезы, чтобы показать внутреннюю структуру детали.


Рекомендации:

  • Выбери такие плоскости разреза, которые максимально полно покажут внутренние элементы (например, отверстия, пазы, выемки).
  • Убедись, что все размеры нанесены и соответствуют требованиям ЕСКД.
  • Если какая-то часть детали требует уточнения, но не попадает под простой разрез — можно использовать вынесенный элемент или дополнительный вид, но не местный разрез.

Если потребуется помощь в выборе плоскости разреза — можешь прислать уточнение, и я помогу выбрать оптимальный вариант.
