Описание блок-схемы

Предмет: Информатика
Раздел: Алгоритмизация и программирование (блок-схемы, условные операторы, циклы)

? Описание блок-схемы

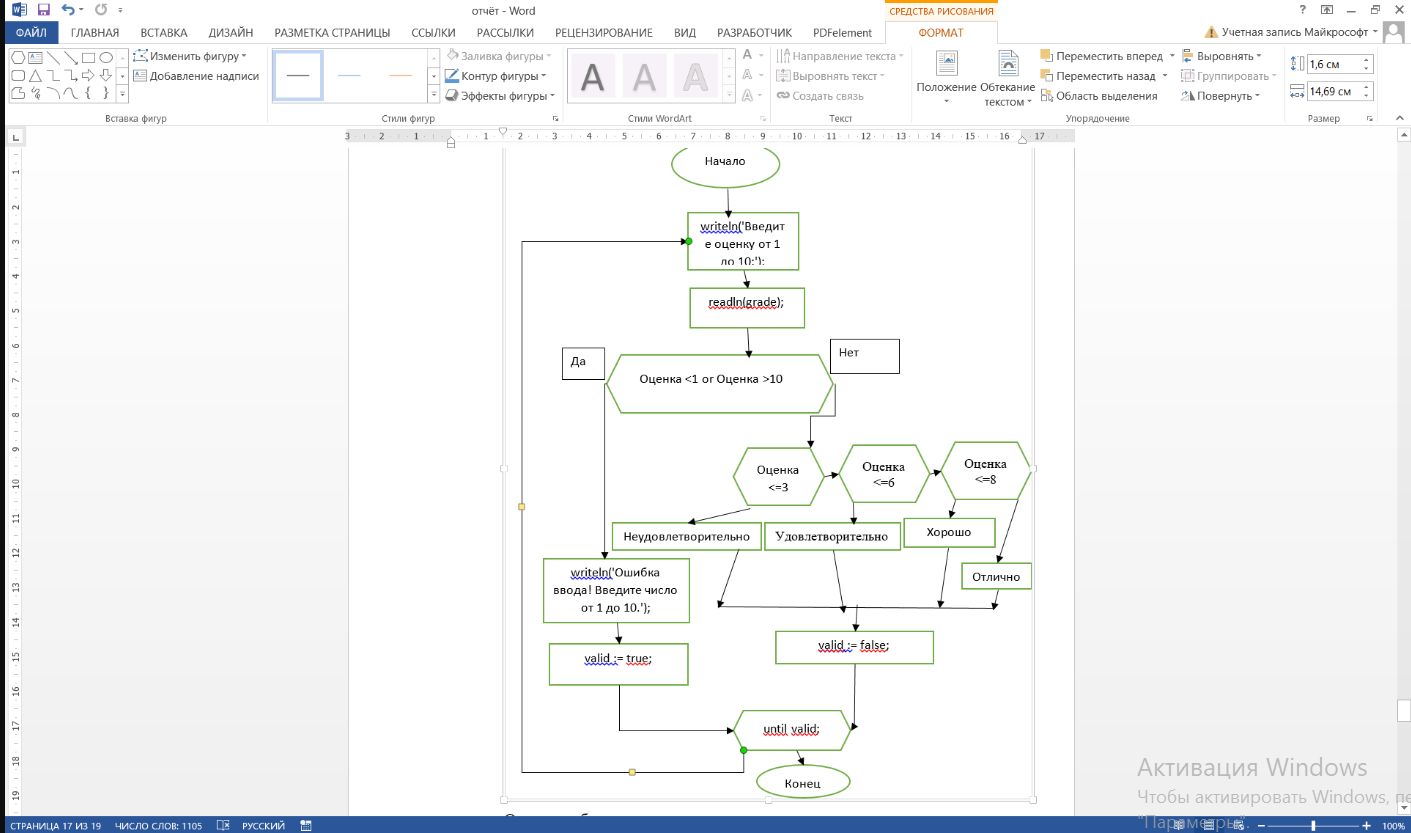

Данная блок-схема представляет собой алгоритм обработки оценки, введённой пользователем, с проверкой корректности ввода и классификацией оценки по качеству (неудовлетворительно, удовлетворительно, хорошо, отлично).

? Пошаговый разбор блок-схемы

1. Начало алгоритма

   • Стартовая точка, обозначенная овалом.

2. Вывод приглашения

   • Команда:
     writeLn("Введите оценку от 1 до 10:")

3. Ввод значения

   • Ввод переменной:
     readLn(grade)

4. Проверка корректности ввода

   • Условие:
     Оценка < 1 или Оценка > 10
   • Если да(ввод некорректный), то:
     • Печатается сообщение об ошибке: writeLn("Ошибка ввода! Введите число от 1 до 10.")
     • Устанавливается флаг: valid := false
     • Переход к повторному вводу (цикл с условием until valid)
   • Если нет(ввод корректный), то:
     • Устанавливается флаг: valid := true

5. Классификация оценки

   • Если grade ≤ 3, то выводится: "Неудовлетворительно"
   • Если grade ≤ 6, то выводится: "Удовлетворительно"
   • Если grade ≤ 8, то выводится: "Хорошо"
   • Иначе — оценка 9 или 10: "Отлично"

6. Конец алгоритма

? Цикл

Цикл реализован через конструкцию: until valid,
то есть программа будет повторять запрос оценки до тех пор, пока пользователь не введёт корректное значение от 1 до 10.

? Итог

Алгоритм:

• Запрашивает у пользователя ввод оценки.
• Проверяет корректность ввода.
• При ошибке — просит ввести заново.
• При корректном вводе — классифицирует оценку:
  • 1–3: Неудовлетворительно
  • 4–6: Удовлетворительно
  • 7–8: Хорошо
  • 9–10: Отлично

Блок-схема демонстрирует использование:

• Ввода/вывода
• Условных операторов
• Логических выражений
• Циклов с условием завершения

Если нужно — могу помочь написать эквивалентный код на языке Pascal, Python или другом.
