Диаграмма "сущность-связь", отображающая концептуальную модель.

Предмет: Информатика
Раздел: Базы данных, моделирование данных (ER-диаграммы)

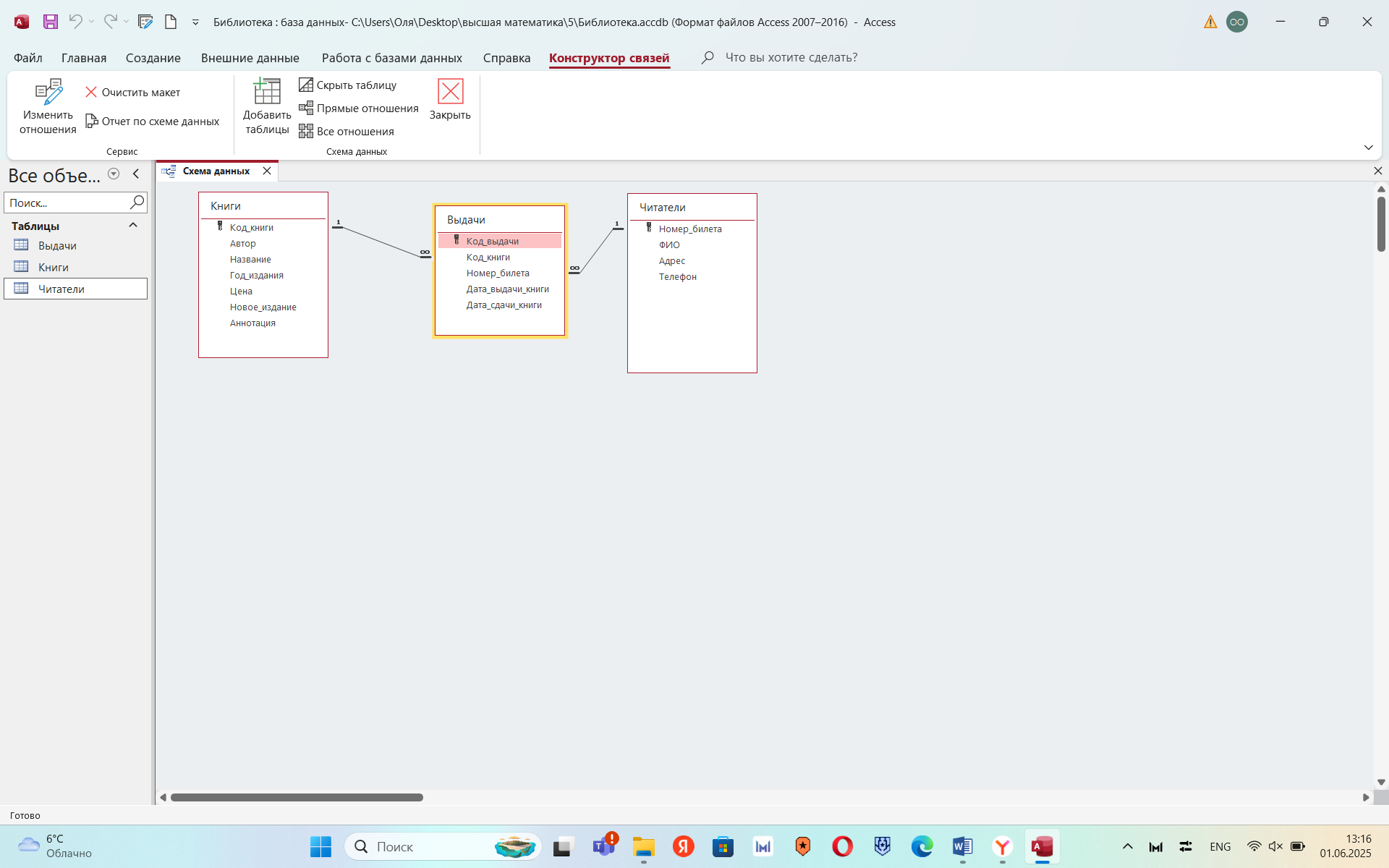

На изображении представлена диаграмма "сущность-связь" (Entity-Relationship diagram), которая отображает концептуальную модель базы данных для библиотеки.

Разберём элементы диаграммы:

1. Сущности (таблицы):

• Книги с атрибутами:

  • Код_книги (первичный ключ)
  • Автор
  • Название
  • Год_издания
  • Цена
  • Новое_издание
  • Аннотация

• Выдачи с атрибутами:

  • Код_выдачи (первичный ключ)
  • Код_книги (внешний ключ)
  • Номер_билета (внешний ключ)
  • Дата_выдачи_книги
  • Дата_сдачи_книги

• Читатели с атрибутами:

  • Номер_билета (первичный ключ)
  • ФИО
  • Адрес
  • Телефон

2. Связи:

• Между таблицами "Книги" и "Выдачи" установлена связь один-ко-многим (1:∞). Это означает, что одна книга может быть выдана много раз.
• Между таблицами "Читатели" и "Выдачи" также связь один-ко-многим (1:∞). Один читатель может иметь много записей о выдаче книг.

Таким образом, таблица "Выдачи" является связующей таблицей, которая фиксирует факт выдачи книги конкретному читателю на определённые даты.

Эта ER-диаграмма хорошо отражает структуру данных для библиотеки, где учитываются книги, читатели и история выдачи книг.

Если нужно, могу помочь с преобразованием этой модели в реляционную схему или с написанием запросов к базе данных.
