Определить правильно ли построена блок-схема

Условие:

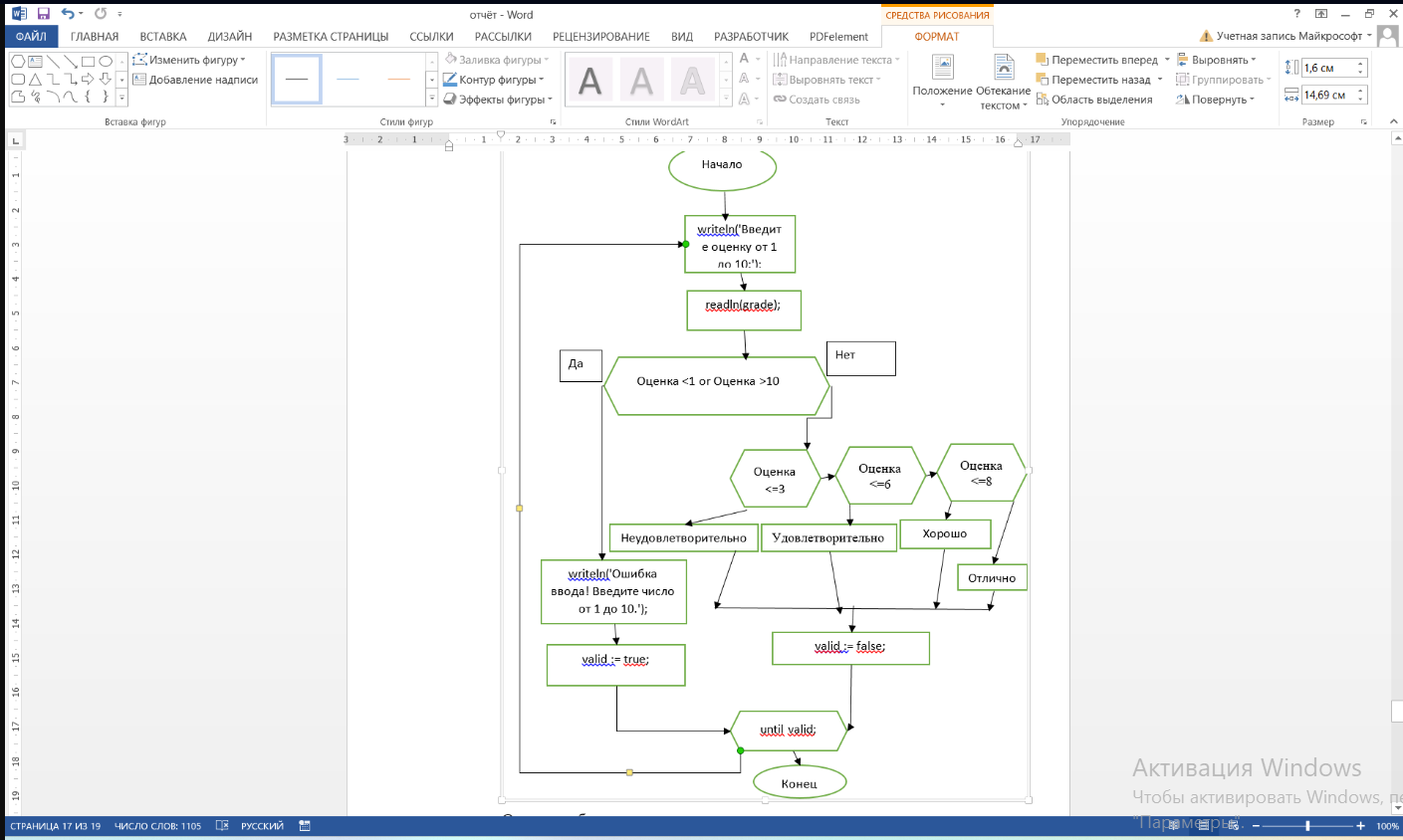

Правильно ли построена блок-схема.

Решение:

Предмет: Информатика
Раздел: Алгоритмизация и программирование (блок-схемы, управление вводом и проверка условий)


Анализ блок-схемы

Цель блок-схемы — принять на вход оценку от 1 до 10, проверить корректность ввода и выдать текстовую интерпретацию оценки:

  • 1–3 — "неудовлетворительно"
  • 4–6 — "удовлетворительно"
  • 7–8 — "хорошо"
  • 9–10 — "отлично"
    Если введено число вне диапазона [1, 10], программа должна сообщить об ошибке и запросить ввод заново.

Проверка корректности блок-схемы

1. Начало и ввод данных

  • Начало обозначено правильно.
  • Ввод реализован через writeln() и readln(grade); — корректно.

2. Проверка диапазона

  • Проверка условия: [Оценка < 1 или Оценка > 10] — корректно.
  • При некорректном вводе: сообщение об ошибке, установка [valid := true] — ошибка:
    • При ошибке valid должен быть false, а не true.
    • Иначе цикл until valid; завершится, даже если ввод некорректен.

3. Классификация оценки

  • Ветвления по диапазонам:
    • [Оценка <= 3] → "Неудовлетворительно"
    • [Оценка <= 6] → "Удовлетворительно"
    • [Оценка <= 8] → "Хорошо"
    • иначе → "Отлично"
  • Логика корректна, но проверка условий должна быть вложенной или с исключением перекрытия:
    • Сейчас, если [Оценка <= 3], то также [Оценка <= 6] и [Оценка <= 8] — все условия истинны, и могут быть выполнены одновременно.
    • Нужно использовать взаимоисключающие условия (например, если <=3, иначе если <=6, и т.д.).

4. Выход из цикла

  • После успешной классификации устанавливается [valid := false] — ошибка:
    • При корректном вводе valid должен быть true, чтобы выйти из цикла.

Ошибки в блок-схеме

ОшибкаОбъяснение
1[valid := true] при ошибке вводаДолжно быть [valid := false]
2[valid := false] при корректной оценкеДолжно быть [valid := true]
3Условия [Оценка <= 6], [Оценка <= 8] и т.д. не взаимоисключающиеСледует использовать структуру если... иначе если... иначе

Рекомендации по исправлению

  1. В блоке ошибки:

    • заменить [valid := true] на [valid := false]
  2. В блоках с оценками:

    • заменить [valid := false] на [valid := true]
  3. Условия:

    • переписать как:
      • если [Оценка <= 3]
      • иначе если [Оценка <= 6]
      • иначе если [Оценка <= 8]
      • иначе → "отлично"

Вывод

Блок-схема построена с логическими ошибками.
Для корректной работы нужно:

  • исправить значения переменной valid в зависимости от корректности ввода;
  • сделать условия проверки оценки взаимоисключающими.
