Определить токи в ветвях схемы

Условие:

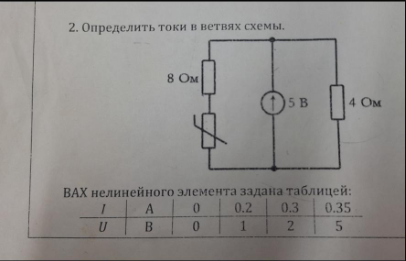

Условие на фото

Решение:

Предмет: Электротехника
Раздел: Анализ электрических цепей, включая нелинейные элементы


Условие задачи:

Нужно определить токи в ветвях схемы. На схеме присутствуют:

  • Источник напряжения: U = 5 \text{ В}
  • Резисторы: R_1 = 8 \text{ Ом}, R_2 = 4 \text{ Ом}
  • Нелинейный элемент, ВАХ которого задана таблицей:
I (А)00.20.30.35
U (В)0125

Обозначим:

  • I_1 — ток через ветвь с резистором 8 \, \Omega и нелинейным элементом
  • I_2 — ток через ветвь с резистором 4 \, \Omega

Анализ цепи:

Схема представляет собой параллельное соединение двух ветвей:

  1. Левая ветвь: резистор R_1 = 8 \, \Omega последовательно с нелинейным элементом.
  2. Правая ветвь: резистор R_2 = 4 \, \Omega.

Общее напряжение на каждой ветви — U = 5 \, \text{В}.


Правая ветвь (резистор 4 Ом):

I_2 = \frac{U}{R_2} = \frac{5}{4} = 1.25 \, \text{А}


Левая ветвь:

Пусть U_H — напряжение на нелинейном элементе, тогда на резисторе будет:

U_R = 5 - U_H

А ток через резистор:

I_1 = \frac{U_R}{8} = \frac{5 - U_H}{8}

С другой стороны, ток I_1 должен соответствовать значению из ВАХ при данном U_H.


Подбор по таблице ВАХ:

Из таблицы:

U_H (В)0125
I_1 (А)00.20.30.35

Подставим в формулу I_1 = \frac{5 - U_H}{8} для каждого значения:

  1. При U_H = 0: I_1 = \frac{5 - 0}{8} = 0.625 — не совпадает
  2. При U_H = 1: I_1 = \frac{5 - 1}{8} = 0.5 — не совпадает
  3. При U_H = 2: I_1 = \frac{3}{8} = 0.375 — не совпадает
  4. При U_H = 5: I_1 = \frac{0}{8} = 0 — не совпадает

Но при U_H = 5, I_1 = 0.35 по таблице, а по расчёту — 0. Значит, ток в этой точке — 0.35 А, но тогда I_1 = 0 — противоречие.


Найдём точку пересечения графиков:

График 1: I_1 = \frac{5 - U_H}{8}
График 2: Табличная зависимость I_1(U_H)

Проверим совпадение:

  • При U_H = 2:
    I_1 = \frac{5 - 2}{8} = 0.375
    Табличное значение: 0.3 — близко, но не совпадает

  • При U_H = 5:
    I_1 = 0
    Табличное значение: 0.35 — не совпадает

  • При U_H = 4.2:
    I_1 = \frac{0.8}{8} = 0.1 — слишком мало


Найдём точку пересечения графически:

Пусть I_1 = \frac{5 - U_H}{8}
Из таблицы: при I_1 = 0.35, U_H = 5

Подставим в уравнение:
0.35 = \frac{5 - U_H}{8} \Rightarrow U_H = 5 - 8 \cdot 0.35 = 2.2

Но по таблице: при U_H = 2.2, I_1 должен быть между 0.3 и 0.35.

Это значит, что точка пересечения примерно при U_H \approx 2.2 \, \text{В}


Интерполяция:

Между точками (2 \, \text{В}, 0.3 \, \text{А}) и (5 \, \text{В}, 0.35 \, \text{А}):

Найдём линейную аппроксимацию:

 I(U_H) = 0.3 + \frac{0.35 - 0.3}{5 - 2} (U_H - 2) = 0.3 + \frac{1}{60}(U_H - 2)

Приравняем к I_1 = \frac{5 - U_H}{8}:

 0.3 + \frac{1}{60}(U_H - 2) = \frac{5 - U_H}{8}

Умножим обе части на 120:

 36 + 2(U_H - 2) = 15(5 - U_H)

 36 + 2U_H - 4 = 75 - 15U_H

 2U_H + 32 = 75 - 15U_H

 17U_H = 43 \Rightarrow U_H \approx 2.53 \, \text{В}

Теперь найдём ток:

I_1 = \frac{5 - 2.53}{8} \approx 0.31 \, \text{А}


Ответ:

  • Ток в левой ветви (через 8 Ом и нелинейный элемент):
    I_1 \approx 0.31 \, \text{А}

  • Ток в правой ветви (через 4 Ом):
    I_2 = \frac{5}{4} = 1.25 \, \text{А}


Если нужно, могу построить графики для наглядности.
