Рассчитать ток базы транзистора по известному напряжению на базе [U{б}], напряжению база-эмиттер [U{бэ}] и сопротивлению резистора
Условие:
Посчитать ток базы. Сопротивление резистора 20 кОм.
Решение:
Предмет: Электротехника
Раздел: Анализ работы биполярного транзистора (БТ) в активном режиме
Тема: Расчёт тока базы транзистора
Условие задачи:
Нужно рассчитать ток базы транзистора по известному напряжению на базе [U{б}], напряжению база-эмиттер [U{бэ}] и сопротивлению резистора [R = 20\,\text{кОм}].
Теория:
Ток базы [I_{б}] можно найти по закону Ома через разность напряжений на резисторе:
I_{б} = \frac{U_{б} - U_{бэ}}{R}
где:
- U_{б} — напряжение на базе (в столбце «Uрб»),
- U_{бэ} — напряжение база-эмиттер (в столбце «Uбэ»),
- R = 20\,\text{кОм} = 20000\,\text{Ом}.
Расчёт тока базы для каждой строки, где известны U_{б} и U_{бэ}:

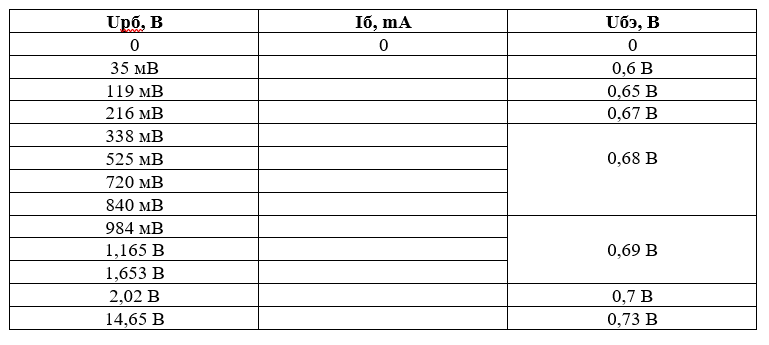

| Uрб, В | Uбэ, В | Iб, мА |
|---|---|---|
| 0.035 | 0.6 | I_{б} = \frac{0.035 - 0.6}{20000} = -0.0283\,\text{мА} ❌ (некорректно, ток не может быть отрицательным) |
| 0.119 | 0.65 | I_{б} = \frac{0.119 - 0.65}{20000} = -0.02655\,\text{мА} ❌ |
| 0.216 | 0.67 | I_{б} = \frac{0.216 - 0.67}{20000} = -0.0227\,\text{мА} ❌ |
| 0.525 | 0.68 | I_{б} = \frac{0.525 - 0.68}{20000} = -0.00775\,\text{мА} ❌ |
| 0.984 | 0.69 | I_{б} = \frac{0.984 - 0.69}{20000} = 0.0147\,\text{мА} |
| 1.165 | 0.69 | I_{б} = \frac{1.165 - 0.69}{20000} = 0.02375\,\text{мА} |
| 1.653 | 0.69 | I_{б} = \frac{1.653 - 0.69}{20000} = 0.04815\,\text{мА} |
| 2.02 | 0.7 | I_{б} = \frac{2.02 - 0.7}{20000} = 0.066\,\text{мА} |
| 14.65 | 0.73 | I_{б} = \frac{14.65 - 0.73}{20000} = 0.694\,\text{мА} |
Вывод:
Ток базы можно корректно рассчитать только в тех случаях, когда U_{б} > U_{бэ}. В остальных случаях ток получается отрицательным, что физически невозможно для прямого включения перехода база-эмиттер.
Если нужно, могу построить график зависимости I_{б}(U_{б}).
