Обозначение основных элементов электропечи (указаном в изображении)

Предмет: Электротехника
Раздел: Электротермические установки (электропечи), дуговые электрические печи

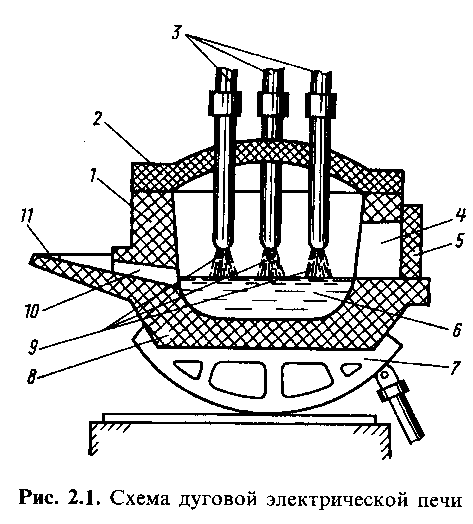

На изображении представлена схема дуговой электрической печи, используемой для плавки металлов, преимущественно стали. Рассмотрим обозначения основных элементов, указанных на схеме:

Обозначения элементов:

1. Корпус печи — основной несущий элемент, заключающий в себе футеровку и удерживающий форму печи.
2. Свод печи — верхняя часть печи, съемная, выполнена из огнеупорного материала.
3. Электроды — графитовые стержни, через которые подается электрический ток. Между электродами и металлом возникает электрическая дуга, расплавляющая металл.
4. Огнеупорная футеровка — внутренняя облицовка печи, устойчивая к высоким температурам и химическому воздействию расплава.
5. Расплавленный металл (жидкий металл) — продукт плавки, находящийся в жидком состоянии.
6. Шлак — побочный продукт плавки, образующийся на поверхности расплава.
7. Механизм поворота (опрокидывания) печи — используется для наклона печи и слива расплава.
8. Поддон (основание печи) — служит опорой для корпуса печи.
9. Футеровка пода — огнеупорный материал, выстилающий дно печи.
10. Платформа или рама печи — несущая конструкция, поддерживающая печь.
11. Литниковый желоб (сливной желоб) — используется для выпуска расплавленного металла из печи.
