Рассчитать ток коллектора [I_k] и ток базы [I_b]

Предмет: Электроника
Раздел: Транзисторы, в частности — анализ работы биполярного транзистора в активном режиме.

Условие задачи:

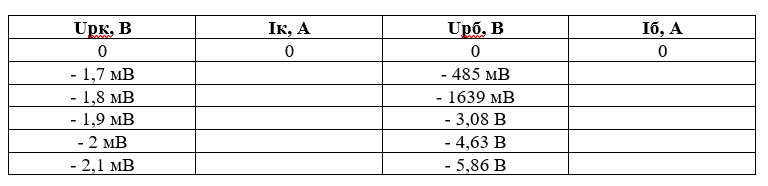

Дана таблица с измеренными значениями напряжений на коллекторе и базе транзистора. Требуется рассчитать ток коллектора [I_k] и ток базы [I_b].

Подход к решению:

Для расчёта токов коллектора и базы, предположим, что измерения проводились через резисторы, подключённые к источникам питания. Тогда ток можно найти по закону Ома:

 [I = \frac{U}{R}]

где:

• [I] — ток,
• [U] — напряжение на резисторе,
• [R] — сопротивление резистора.

Допустим, что сопротивление в цепи коллектора равно [R_k = 1~\text{k}\Omega], а сопротивление в цепи базы — [R_b = 10~\text{k}\Omega]. Эти значения часто используются в лабораторных работах по электронике. Если у вас есть точные значения сопротивлений, пожалуйста, уточните.

Теперь пересчитаем значения напряжений в вольтах и найдём токи:

1. Строка: [U_{КЭ} = -1{,}7~\text{мВ}], [U_{БЭ} = -485~\text{мВ}]

 I_k = \frac{-1{,}7 \cdot 10^{-3}}{1 \cdot 10^3} = -1{,}7 \cdot 10^{-6}~\text{А} = -1{,}7~\mu\text{А}

 I_b = \frac{-485 \cdot 10^{-3}}{10 \cdot 10^3} = -48{,}5 \cdot 10^{-6}~\text{А} = -48{,}5~\mu\text{А}

2. Строка: [U_{КЭ} = -1{,}8~\text{мВ}], [U_{БЭ} = -1639~\text{мВ}]

 I_k = \frac{-1{,}8 \cdot 10^{-3}}{1 \cdot 10^3} = -1{,}8~\mu\text{А}

 I_b = \frac{-1{,}639}{10 \cdot 10^3} = -163{,}9~\mu\text{А}

3. Строка: [U_{КЭ} = -1{,}9~\text{мВ}], [U_{БЭ} = -3{,}08~\text{В}]

 I_k = \frac{-1{,}9 \cdot 10^{-3}}{1 \cdot 10^3} = -1{,}9~\mu\text{А}

 I_b = \frac{-3{,}08}{10 \cdot 10^3} = -308~\mu\text{А}

4. Строка: [U_{КЭ} = -2{,}0~\text{мВ}], [U_{БЭ} = -4{,}63~\text{В}]

 I_k = \frac{-2{,}0 \cdot 10^{-3}}{1 \cdot 10^3} = -2{,}0~\mu\text{А}

 I_b = \frac{-4{,}63}{10 \cdot 10^3} = -463~\mu\text{А}

5. Строка: [U_{КЭ} = -2{,}1~\text{мВ}], [U_{БЭ} = -5{,}86~\text{В}]

 I_k = \frac{-2{,}1 \cdot 10^{-3}}{1 \cdot 10^3} = -2{,}1~\mu\text{А}

 I_b = \frac{-5{,}86}{10 \cdot 10^3} = -586~\mu\text{А}

Ответ в виде таблицы:

Если известны другие значения сопротивлений [R_k] и [R_b], пожалуйста, уточните — я пересчитаю токи.
