Посчитать ток коллектора ( Ik ) в мА по заданным значениям напряжений

Предмет: Электроника
Раздел: Аналоговая электроника, транзисторы (биполярные транзисторы)

Задание:

Посчитать ток коллектора ( Ik ) в мА по заданным значениям напряжений ( U{КЭ} ) и ( U_{БК} ).

Обозначения:

• ( U_{КЭ} ) — напряжение коллектор-эмиттер (обозначено как Uкэ)
• ( U_{БК} ) — напряжение база-коллектор (обозначено как Uбк)
• ( I_k ) — ток коллектора (в мА)

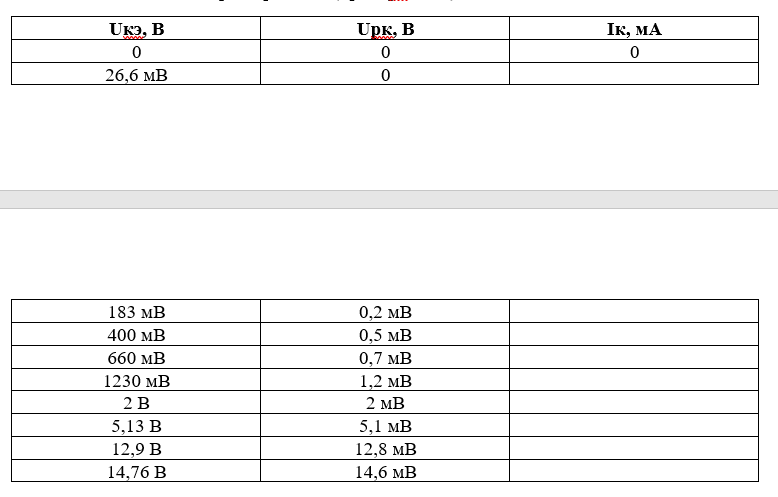

Анализ таблицы:

1. Верхняя таблица — это начальные условия:
   [U_{КЭ} = 0 \text{ В}], [U_{БК} = 0 \text{ В}], [I_k = 0 \text{ мА}] [U_{КЭ} = 26{,}6 \text{ мВ}], [U_{БК} = 0 \text{ В}]

2. Нижняя таблица — это измеренные значения:

   • Первая колонка: [U_{КЭ}]
   • Вторая колонка: [U_{БК}]
   • Третья колонка: отсутствует, но, вероятно, требуется рассчитать [I_k]

Подход к решению:

Для биполярного транзистора, работающего в активном режиме:

[I_k \approx \beta \cdot I_b]

Но у нас нет данных о токе базы [I_b] и коэффициенте усиления [\beta]. Вместо этого, вероятно, ток коллектора измерялся при подаче разных напряжений [U_{КЭ}] и [U_{БК}]. Возможно, токи уже измерялись, но не были вписаны в таблицу.

Если у вас есть данные, которые соответствуют третьей колонке (например, измеренные токи коллектора), пожалуйста, предоставьте их.

Возможное объяснение:

Если вы хотите, чтобы я рассчитал ток коллектора по напряжениям, то нужно знать сопротивление в цепи коллектора (например, если транзистор включён с резистором в цепи коллектора).

Допустим, что в цепи коллектора установлен резистор [R_k], тогда:

[I_k = \frac{U_{КЭ}}{R_k}]

Но без значения [R_k] или других параметров, ток рассчитать невозможно.

Вывод:

Для расчета тока коллектора необходимо:

1. Либо знать сопротивление в цепи коллектора,
2. Либо иметь данные по току базы и коэффициент усиления транзистора,
3. Либо получить данные третьей колонки (возможно, они были измерены, но не внесены в таблицу).

? Пожалуйста, уточните:

• Есть ли сопротивление в цепи коллектора? Если да — укажите его значение.
• Есть ли данные по току базы?
• Или нужно просто заполнить третью колонку таблицы, если она у вас есть?

Жду уточнений для продолжения решения.
