Посчитать ток базы транзистора по таблице при заданном сопротивлении резистора 20 кОм
Условие:
Посчитать ток базы. Сопротивление резистора 20 кОм
Решение:
Предмет: Электроника
Раздел: Аналоговая электроника, транзисторы (биполярные транзисторы), законы Ома и анализ цепей
Задание:

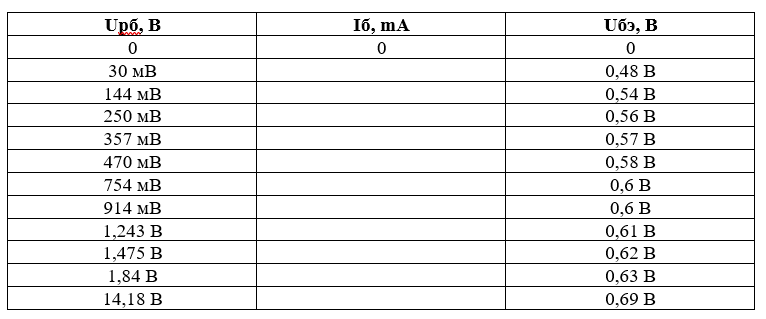

Посчитать ток базы транзистора по таблице при заданном сопротивлении резистора 20 кОм (20 000 Ом).
Для этого используется закон Ома:
I_{Б} = \frac{U_{РБ} - U_{БЭ}}{R}
где:
- I_{Б} — ток базы (нужно найти),
- U_{РБ} — напряжение на резисторе между источником и базой (дано в первом столбце),
- U_{БЭ} — напряжение база-эмиттер (дано в третьем столбце),
- R = 20\,\text{кОм} = 20000\,\Omega — сопротивление резистора.
Расчёт:
Рассчитаем ток базы I_{Б} для каждой строки таблицы, начиная со второй строки (первая — нулевая точка, ток базы равен нулю):
| U_{РБ}, В | U_{БЭ}, В | I_{Б} = \frac{U_{РБ} - U_{БЭ}}{20000}, мА |
|---|---|---|
| 0.030 | 0.48 | I_{Б} = \frac{0.030 - 0.48}{20000} = -0.0225 мА ❌ |
| 0.144 | 0.54 | I_{Б} = \frac{0.144 - 0.54}{20000} = -0.0198 мА ❌ |
| 0.250 | 0.56 | I_{Б} = \frac{0.250 - 0.56}{20000} = -0.0155 мА ❌ |
| 0.357 | 0.57 | I_{Б} = \frac{0.357 - 0.57}{20000} = -0.01065 мА ❌ |
| 0.470 | 0.58 | I_{Б} = \frac{0.470 - 0.58}{20000} = -0.0055 мА ❌ |
| 0.754 | 0.60 | I_{Б} = \frac{0.754 - 0.60}{20000} = 0.0077 мА ✅ |
| 0.914 | 0.60 | I_{Б} = \frac{0.914 - 0.60}{20000} = 0.0157 мА ✅ |
| 1.243 | 0.61 | I_{Б} = \frac{1.243 - 0.61}{20000} = 0.03165 мА ✅ |
| 1.475 | 0.62 | I_{Б} = \frac{1.475 - 0.62}{20000} = 0.04275 мА ✅ |
| 1.840 | 0.63 | I_{Б} = \frac{1.840 - 0.63}{20000} = 0.0605 мА ✅ |
| 14.180 | 0.69 | I_{Б} = \frac{14.180 - 0.69}{20000} = 0.6715 мА ✅ |
Вывод:
- Ток базы начинает быть положительным, когда U_{РБ} > U_{БЭ}.
- До этого момента ток базы отрицательный (что физически невозможно для обычного режима работы транзистора, это означает, что транзистор закрыт).
- При U_{РБ} = 0.754\,\text{В} и выше транзистор начинает открываться, и ток базы становится положительным.
Если нужно, могу построить график зависимости I_{Б} от U_{РБ}.
