Найти: Ток коллектора [I_K] Ток базы [I_B]

Посчитать ток коллектора Iк, А, ток базы Iб, А. Rк = 20 кОм

Условие: Посчитать ток коллектора Iк, А, ток базы Iб, А. Rк = 20 кОм

Предмет: Электроника
Раздел: Аналоговая электроника — транзисторы, характеристики биполярного транзистора

Дано сопротивление резистора в цепи коллектора:
[R_K = 20 \text{ кОм} = 20000 \, \Omega]

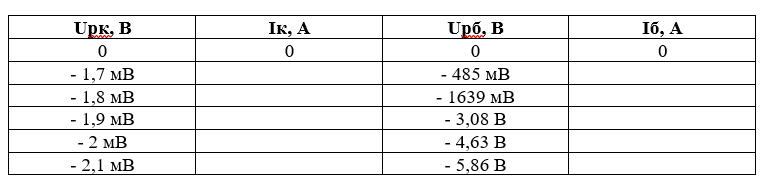

По таблице заданы значения напряжений:

Найти:

Ток коллектора:

[I_K = \frac{U_{РК}}{R_K}]

Ток базы:

[I_B = \frac{U_{РБ}}{R_B}]

Поскольку в задании не указано значение резистора в цепи базы [R_B], предположим, что оно такое же, как и [R_K], то есть:

[R_B = 20 \text{ кОм} = 20000 \, \Omega]

Преобразуем значения из таблицы:

[U_{РК}], В	[I_K], А	[U_{РБ}], В	[I_B], А
-1.7 мВ = -0.0017 В	[\frac{-0.0017}{20000} = -8.5 \cdot 10^{-8}]	-485 мВ = -0.485 В	[\frac{-0.485}{20000} = -2.425 \cdot 10^{-5}]
-1.8 мВ = -0.0018 В	[\frac{-0.0018}{20000} = -9.0 \cdot 10^{-8}]	-1639 мВ = -1.639 В	[\frac{-1.639}{20000} = -8.195 \cdot 10^{-5}]
-1.9 мВ = -0.0019 В	[ \frac{-0.0019}{20000} = -9.5 \cdot 10^{-8}]	-3.08 В	[ \frac{-3.08}{20000} = -1.54 \cdot 10^{-4}]
-2.0 мВ = -0.0020 В	[ \frac{-0.0020}{20000} = -1.0 \cdot 10^{-7}]	-4.63 В	[ \frac{-4.63}{20000} = -2.315 \cdot 10^{-4}]
-2.1 мВ = -0.0021 В	[ \frac{-0.0021}{20000} = -1.05 \cdot 10^{-7}]	-5.86 В	[ \frac{-5.86}{20000} = -2.93 \cdot 10^{-4}]

[U_{РК}], В	[I_K], А	[U_{РБ}], В	[I_B], А
-0.0017	[-8.5 \cdot 10^{-8}]	-0.485	[-2.425 \cdot 10^{-5}]
-0.0018	[-9.0 \cdot 10^{-8}]	-1.639	[-8.195 \cdot 10^{-5}]
-0.0019	[-9.5 \cdot 10^{-8}]	-3.08	[-1.54 \cdot 10^{-4}]
-0.0020	[-1.0 \cdot 10^{-7}]	-4.63	[-2.315 \cdot 10^{-4}]
-0.0021	[-1.05 \cdot 10^{-7}]	-5.86	[-2.93 \cdot 10^{-4}]

Если тебе нужно построить график зависимости [I_K] от [I_B] или найти коэффициент усиления [\beta = \frac{I_K}{I_B}], могу помочь с этим тоже.
