Определить количество узлов и ветвей в электрической цепи, изображённой на схеме

Предмет: Физика
Раздел: Электрические цепи (раздел "Законы Кирхгофа", "Анализ электрических цепей")

Задание: Определить количество узлов и ветвей в электрической цепи, изображённой на схеме.

🔹 Определения:

• Узел — это точка соединения трёх и более элементов цепи (резисторов, источников и т.д.).
• Ветвь — это участок цепи, содержащий один или несколько последовательно соединённых элементов, по которым протекает один и тот же ток.

📌 Анализ схемы:

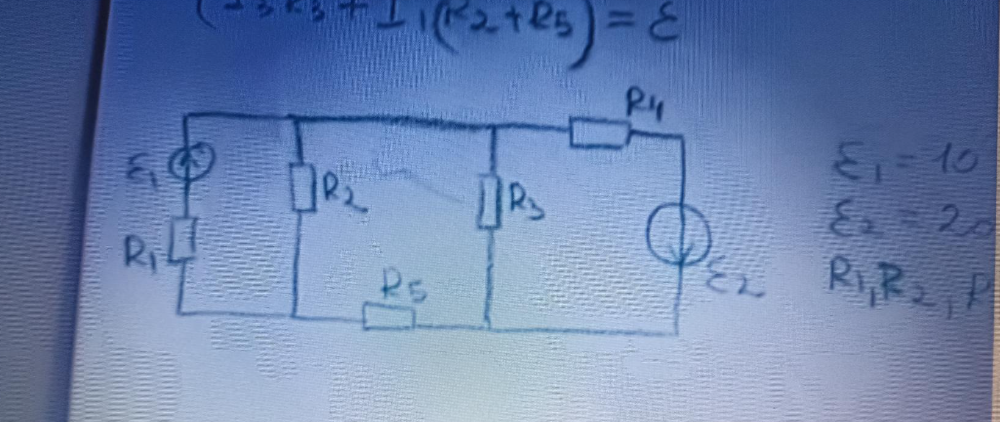

На изображённой схеме присутствуют следующие элементы:

• Источники:  \varepsilon_1  и  \varepsilon_2
• Резисторы:  R_1, R_2, R_3, R_4, R_5

🔹 Ветви:

Ветвь — это участок цепи между двумя узлами, по которому течёт один и тот же ток.

На схеме можно выделить следующие ветви:

1. Ветвь с  \varepsilon_1  и  R_1
2. Ветвь с  R_2
3. Ветвь с  R_3
4. Ветвь с  R_4  и  \varepsilon_2
5. Ветвь с  R_5

🔸 Итого ветвей: [5]

🔹 Узлы:

Теперь определим узлы — точки соединения трёх и более ветвей.

По схеме видно:

• Один узел в левом верхнем углу (где соединяются  \varepsilon_1, R_1, R_2 )
• Один узел в центре (где соединяются  R_2, R_3, R_5 )
• Один узел справа (где соединяются  R_3, R_4, \varepsilon_2 )
• Один узел внизу (где соединяются  R_1, R_5, R_4 )

🔸 Итого узлов: [4]

✅ Ответ:

• Количество ветвей: [5]
• Количество узлов: [4]
